060 Series
060 YK 1.5 SERIES SEAELD
SPECIFICATIONS
|
Material |
Connector |
- |
| Male Terninal |
COPPER ALLOY |
| Female Terninal |
- |
| Operating Temperature Range |
-40°C ~ +125°C |
| Voltage Drop |
10mV/A |
| Isolation Resistance |
- |
| Dielectric Resistance |
- |
| Applicable Wire Size |
0.3mm2 ~ 1.25mm2 (22AWG~16AWG) |
| Maximum Electric Current |
18A |
|
|
TERMINAL
|
|
| ITEM NO. |
WIRE RANGE |
MATERIAL |
PLATINGS |
Q'TY REEL |
APPLICATOR |
DIES |
| A.W.G. |
mm2 |

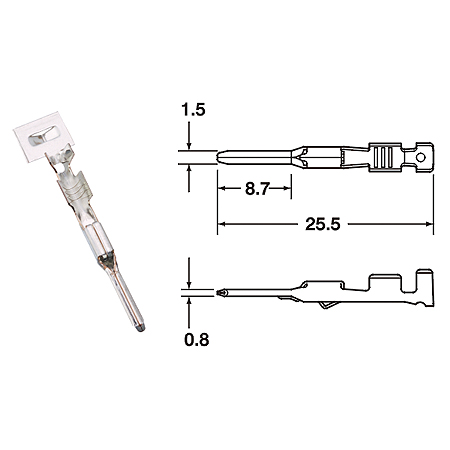

| 1111A0036 |
18-16 |
0.85-1.25 |
Copper Alloy |
Pre-Tin |
5000 |
CDM-95007-M |
CDT-95007-M |
|
|
|
| ITEM NO. |
WIRE RANGE |
MATERIAL |
PLATINGS |
Q'TY REEL |
APPLICATOR |
DIES |
| A.W.G. |
mm2 |

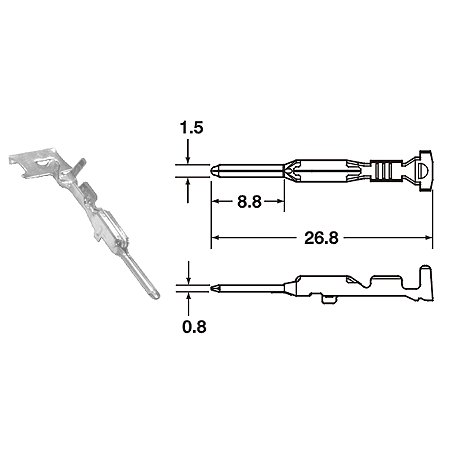

| 1111A0105 |
22-20 |
0.3-0.5 |
Copper Alloy |
Pre-Tin |
4000 |
CDM-95008-S |
CDT-95008-S |
|
|
|
|
|
